MARCA :MINI CIRCUITS

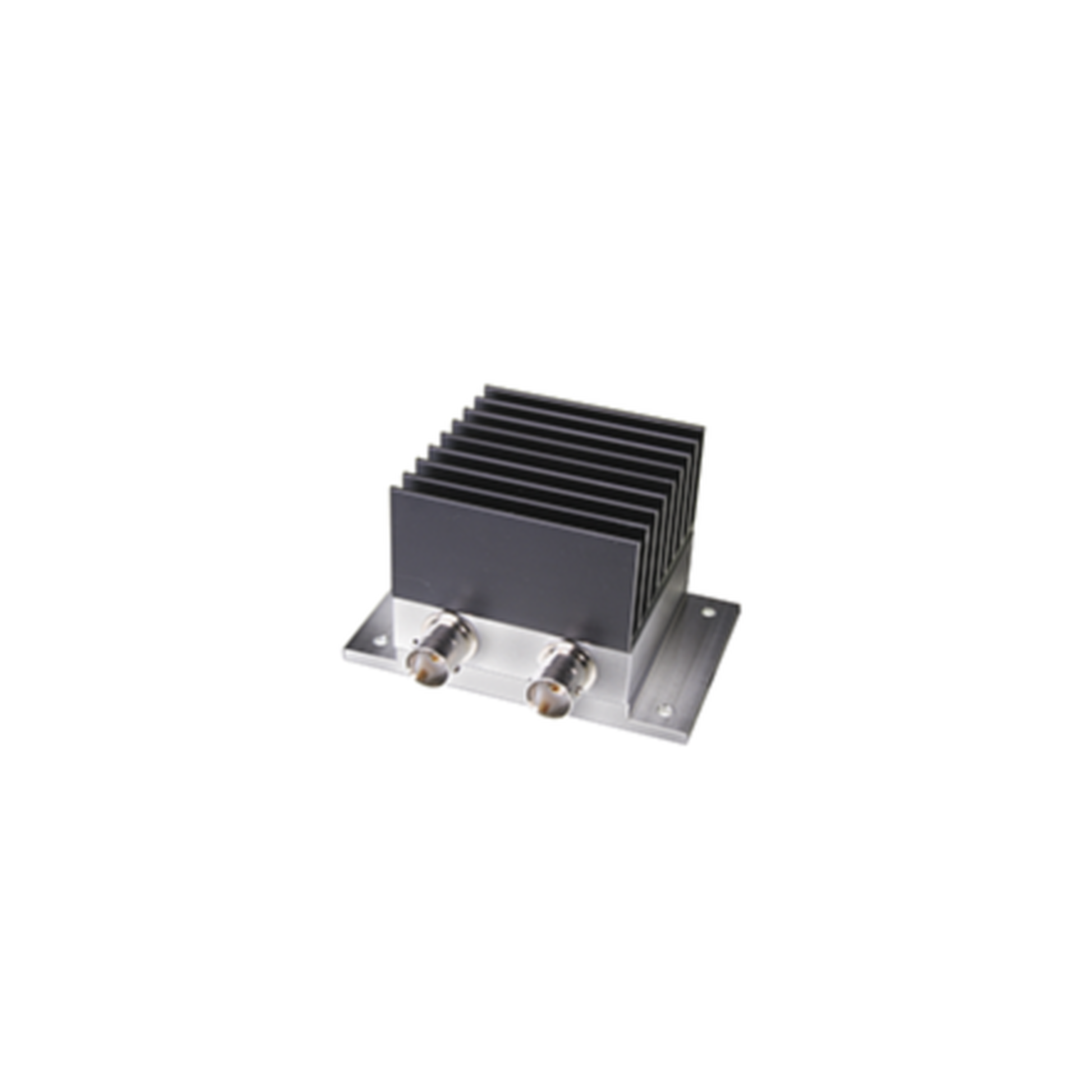

Combinador de Alta Potencia, 100-600 MHz, 0.4 dB, 10 Watt, 27 dB de Aislamiento.

Combinador de Alta Potencia, 100-600 MHz, 0.4 dB, 10 Watt, 27 dB de Aislamiento.

MODELO:

ZA2CS-600-10W

$ 5,122.90 MXN
$ 5,122.90 MXN
Oferta Agotado ó Sobre pedido

MAS IVA (16%)

- ENVIAMOS A TODA LA REPUBLICA MEXICANA

Los precios pueden cambiar diariamente debido al tipo de cambio

código fiscal

Agotado ó Sobre pedido

SI TU PRODUCTO APARECE COMO "AGOTADO", CONTÁCTANOS Y UN ASESOR TE DARA LA NUEVA FECHA DE STOCK. PARA PRODUCTOS "SOBRE PEDIDO" TE PROPORCIONAREMOS UNA FECHA DE ENTREGA ESTIMADA.

Características Principales

  • Frecuencia: 100-600 MHz
  • Pérdida de inserción: 0.4 dB (típico)
  • Aislamiento: 27 dB (típico)
  • Potencia de entrada: Hasta 10W
  • Tipo: Combinador coaxial de 2 vías
  • Impedancia: 50Ω

Condiciones de Operación

  • Temperatura de operación: -55°C a 90°C
  • Temperatura de almacenamiento: -55°C a 100°C
  • Conectores coaxiales
  • Derating lineal a 20% de la potencia a 90°C
  • Para señales no coherentes, potencia por puerto = potencia nominal / número de puertos
Especificaciones Eléctricas
  • Rango de frecuencia: 100-600 MHz
  • Aislamiento (típico/mínimo): 27 dB / 15 dB
  • Pérdida de inserción (típico/máximo): 0.4 dB / 1.3 dB
  • Desbalance de fase (máximo): 3.0 grados
  • Desbalance de amplitud (máximo): 0.5 dB
  • Potencia de entrada máxima: 10W
Dimensiones
  • A: 3.00' (76.20 mm)
  • B: 2.06' (52.32 mm)
  • C: 1.92' (48.77 mm)
  • D: 0.100' (2.54 mm)
  • E: 2.500' (63.50 mm)
  • F: 1.525' (38.74 mm)
  • Peso: 330 gramos

Aplicaciones

  • Sistemas VHF/UHF
  • Receptores y transmisores de comunicación
  • Aplicaciones de alta potencia en banda ancha

Condiciones de Operación

  • Operación desde -55°C a +90°C (derating lineal a 20% a 90°C)
  • Almacenamiento desde -55°C a +100°C
  • Para señales no coherentes, potencia por puerto = potencia nominal / número de puertos

Información Importante

  • Daño permanente puede ocurrir si se exceden los límites máximos
  • Las especificaciones eléctricas se basan en los criterios de prueba establecidos por Mini-Circuits
  • El producto está sujeto a la garantía estándar de Mini-Circuits

Conectores Disponibles

  • BNC - Modelo: ZA2CS-600-10W
  • N-TYPE - Modelo: ZA2CS-600-10W-N
  • SMA - Modelo: ZA2CS-600-10W-S

Datos Típicos

A 25°C, salvo indicación contraria:

  • Total Loss: 3.26 dB @ 100 MHz (típico)
  • Amplitude Unbalance: 0.01 dB @ 100 MHz (típico)
  • Isolation: 24.75 dB @ 100 MHz (típico)
  • VSWR (Sum, Port 1, Port 2): 1.22, 1.36, 1.34 @ 100 MHz (típico)
