MARCA :ROHN

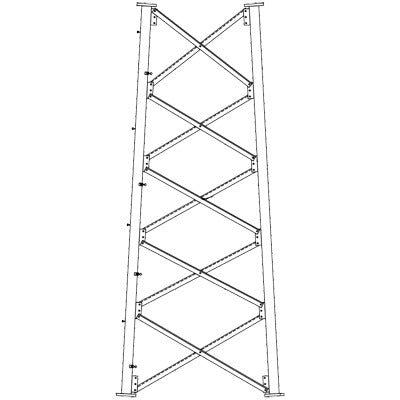

Sección 7 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 7N)

Sección 7 Intermedia para Torre Autosoportada línea SSV (Código de Fábrica: 7N)

MODELO:

SSV7N

$ 339,764.14 MXN
$ 339,764.14 MXN
Oferta Agotado ó Sobre pedido

MAS IVA (16%)

- ENVIAMOS A TODA LA REPUBLICA MEXICANA

Los precios pueden cambiar diariamente debido al tipo de cambio

código fiscal

Agotado ó Sobre pedido

SI TU PRODUCTO APARECE COMO "AGOTADO", CONTÁCTANOS Y UN ASESOR TE DARA LA NUEVA FECHA DE STOCK. PARA PRODUCTOS "SOBRE PEDIDO" TE PROPORCIONAREMOS UNA FECHA DE ENTREGA ESTIMADA.

Características Generales

  • Diseño autosoportado con más de 50 años de servicio
  • Construcción con piezas estándar para configuraciones personalizadas
  • Piernas tubulares con refuerzos en ángulo en la base
  • Piernas y refuerzos sólidos en las secciones superiores
  • Galvanizado en caliente interior y exterior para protección contra corrosión
  • Incluye pernos de escalera y punta cónica

Aplicaciones

  • Estructuras para telecomunicaciones PCS
  • Sistemas de banda ancha
  • Sistemas de seguridad
  • Iluminación deportiva
  • Otras aplicaciones industriales

Especificaciones Técnicas

  • Sección: 7N
  • Longitud nominal: 20'
  • Extensión superior: 4' 6 1/4'
  • Extensión inferior: 6' 6 3/4'
  • Construcción: Armado en campo con bulones
Normas de Diseño
  • ANSI/TIA-222-G, Clase II
  • Categoría Topográfica 1
  • Espesor de hielo de diseño: 3/4'
  • Coeficiente sísmico S < 1.0
Requisitos de Seguridad
  • Requiere dispositivo de seguridad para escalada en estructuras > 10'
  • Dispositivo disponible bajo solicitud
Construcción
  • Tubos redondos sólidos en piernas y refuerzos
  • Diseño modular con secciones estándar
Compatibilidad
  • Diseñado para soportar una línea de 7/8' hasta la punta
  • Dos líneas de 7/8' a 30' debajo de la punta&comma; una por cara
Opciones de Diseño
  • Diseños estándar pre-ingenierizados
  • Diseños personalizados disponibles bajo solicitud
Accesorios
  • Kit de puesta a tierra (se debe ordenar por separado)
  • Dibujos de ensamblaje y detalles de cimentación estándar incluidos

Dimensiones y Capacidad

La sección 7N se utiliza en torres estándar SSV con las siguientes características:

  • Altura de torre: 120' (SS120R90) a 180' (SS180R90)
  • Área proyectada efectiva: 10 a 17 sq.ft (exp. B) y 6 a 10 sq.ft (exp. C)
  • Velocidad del viento: 90 mph a 110 mph según configuración

Cimentación Recomendada

  • Tipo: Pozo cilíndrico o cuadrado
  • Diámetro/Ancho: 8' 0'
  • Profundidad: 5' 6'
  • Concreto requerido: 9.0 yardas cúbicas
  • Refuerzo: Barras verticales y horizontales

Configuraciones Comunes

  • SS120R90: 2W + 7N165
  • SS140R90: 2W + 8N106
  • SS160R90: 2W + 9N325
  • SS180R90: 2W + 11N332

Opciones de Montaje

  • Montaje con secciones inferiores 2N-5N en base
  • Configuración con base corta (Part No: SB2&comma; SB3&comma; SB4 & SB5)
  • Sistema de anclaje con pernos para torres grandes

Comparación de Modelos

  • SSV: Diseño estándar con refuerzos en ángulo en la base
  • SSV HD: Diseño pesado con refuerzos sólidos en toda la torre
  • SSMW: Diseño con sistema K-Brace para alturas hasta 900'

Capacidades de Viento e Hielo

  • 90 mph: 3/4' de hielo&comma; 3-segundo pico
  • 100 mph: 3/4' de hielo&comma; 3-segundo pico
  • 110 mph: 3/4' de hielo&comma; 3-segundo pico
