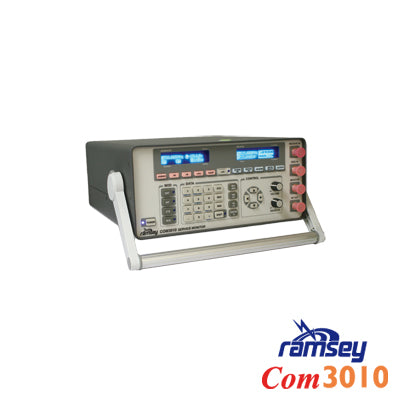

Monitor de Servicio RAMSEY de Radiocomunicación, 100 KHz-1.0 GHz, 100 W max.

Monitor de servicio de Radiocomunicación, 100 KHz-1.0 GHz, 100 W max.
Ahora usted puede equipar su laboratorio con un monitor que tiene las funciones y exactitud de analizadores con un costo hasta 4 veces mayor.

• Medidor de potencia: Automáticamente conecta a una carga fantasma interconstruida para realizar mediciones de hasta 100 Watts.
• Pantalla: 2 pantallas gráficas fluorescentes al vacío, 16 x 140 pixeles.
• Memorias: Sistema completo de memorias, 100 secuencias de 100 registros.
• Modo de Escaneo: Permite el Rastreo de 100 frecuencias almacenadas.
• Medidor de SINAD: Verifica la sensibilidad de sus radios sin requerimiento de equipo adicional.
• Contador de Frecuencia: Muestra la frecuencia recibida y su error en el rango de 100 kHz 3 - 1.0 GHz.
• Medidor de Batería: Muestra en pantalla la carga contenida en la batería, la cual permite operar el equipo durante una hora.
• Medidor autocalibrado de RSSI: Muestra la intensidad de señal recibida (RSSI) dentro de un rango de - 120 dBm a - 40 dBm.

MODO GENERADOR

• Frecuencia:100 kHz - 1.0 GHz en pasos de 1 Hz.
• Estabilidad:± 0.1 ppm estándar.
• Salida RF:-140 dBm a 0 dBm en pasos de 0.1 dBm.
• Exactitud:± 1 dB de 500 kHz a 1 GHz, ± 2 dB de 100 kHz a 500 kHz.
• Unidades:dBm, mV.
• Harmonic: -30 dBc typical
• No Harmonic: -50 dBc typical
• Modulación FM:± 75 kHz más en pasos de 0.1 Hz.
• Ancho de banda FM:0.1 Hz- 75 kHz.
• Exactitud:± 0.1ppm (Similar a estabilidad de frecuencia).
• Modulación AM:0-75 % en pasos en 1% hasta -100 dBm, 0 - 50 % hasta -140 dBm.
• Ancho de banda AM:10 Hz - 10 kHz.
• Exactitud:± 5 %.
• Distorsión: menor a 5 %.

Modulaciones

• Interna:0.1 Hz - 3 kHz.
• Externa:0.1 Hz - 3 kHz
• Codificación de tonos CTCSS:0.1 Hz - 999.9 Hz con desviación de frecuencia variable de 0.1 Hz a 2 kHz.
• Codificación de tonos DCS:Genera todos los tonos digitales estándar con una desviación fija de ± 750 Hz.

MODO RECEPTOR

• Frecuencia: 100 kHz - 1.0 GHz en pasos de 10 Hz.
• Sensibilidad: Menor a 2 mV debajo de 512 MHz, menor a 3 mV arriba de 512 MHz.
• Demodulación FM: 0 - 7 kHz, 0-4 kHz.
• Demodulación AM: 0-100 %.
• Decodificación CTCSS:(en conteo de auto frecuencia).
• Error de frecuencia: 0-1 MHz, por 2 métodos. Gráfico de barras y contador.

Contador de frecuencia

• Rango: 100 kHz - 1 GHz.
• Sensibilidad banda baja: Menor a 5 mV debajo de 50 MHz, menor a 10 mV arriba de 70 MHz resoluciones de 1 Hz y 10 Hz.
• Sensibilidad banda alta: Menor a 6 mV arriba de 200 MHz, menor de 10 mV entre 70 y 200 MHz. Resoluciones de 10 Hz y 100 Hz.

Conector de audio

• Muestreo: 60 Hz - 300 Hz. Muestreo variable de 10 segundos con actualizaciones cada segundo.

Características generales​

• Dummy load: 100 Watts, connected to the output of RF and the output. attenuated of 30 dB in the backside, 25 % d endless cycle to 100 Watts
• Power Supply: 100 - 240 VAC, 0.6 Amp. 50/60 Hz: In-build internal battery
• Operating Temperature: -30 to 50° C
• Entrada al receptor: Contiene protección de diodo y fusible.
• Duración de la batería: 1,5 horas expandible hasta 4,5 horas.
• Controles: Membrana tipo elástico.
• Carga Fantasma: 100 Watts, conectada a la salida de RF y la salida. Atenuador de 30 dB en la parte trasera, 25% sin terminal de ciclo hasta 100 Watts.
• Fuente de alimentación: 100 - 240 VAC, 0.6 Amp. 50/60 Hz: Batería interna incorporada.
• Temperatura de funcionamiento: -30 a 50 ° C
