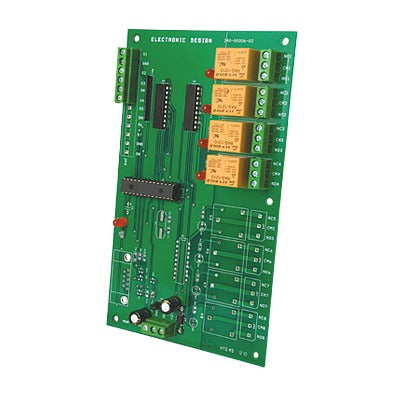

MARCA :ELECTRONIC DESIGN

Activación por medio de un Pulso momentáneo, el relevador se quedara activo hasta recibir otro pulso similar

Activación por medio de un Pulso momentáneo, el relevador se quedara activo hasta recibir otro pulso similar

MODELO:

CESL2

$ 3,097.45 MXN
$ 3,097.45 MXN
Oferta Agotado ó Sobre pedido

MAS IVA (16%)

- ENVIAMOS A TODA LA REPUBLICA MEXICANA

Los precios pueden cambiar diariamente debido al tipo de cambio

código fiscal

Agotado ó Sobre pedido

SI TU PRODUCTO APARECE COMO "AGOTADO", CONTÁCTANOS Y UN ASESOR TE DARA LA NUEVA FECHA DE STOCK. PARA PRODUCTOS "SOBRE PEDIDO" TE PROPORCIONAREMOS UNA FECHA DE ENTREGA ESTIMADA.

Funcionamiento

  • Activación mediante pulso momentáneo, el relevador permanece activo hasta recibir otro pulso
  • Tarjeta de control tipo latch (toggle) para control de barreras vehiculares
  • Diseñada para configurar hasta dos barreras simultáneamente
  • Operación mediante pulsos positivos en las entradas S1 (barrera 1) o S3 (barrera 2)
  • Función de seguridad para evitar cierre de barrera cuando no está totalmente abierta

Características Técnicas

  • Alimentación: 12VDC @ 150mA (con 4 relevadores activados)
  • Entradas: 4 entradas de contacto seco (S1 a S4)
  • Salidas: 4 relevadores aislados (K1 a K4) con contactos COM, NC y NO
  • Indicadores: 4 LEDs para visualizar estado de los relevadores
  • Dimensiones: 17.08 x 10.22 cm (6.725 x 4.025 pulgadas)
Configuración
  • Entradas S1 y S2 para barrera 1
  • Entradas S3 y S4 para barrera 2
  • Relevadores K1 y K2 para barrera 1
  • Relevadores K3 y K4 para barrera 2
Aplicación
  • Conexión de botones, teclados o sensores a las entradas
  • Uso de relevadores K1/K3 para señal de pulso a módulos de barrera
  • Uso de relevadores K2/K4 como respaldo o para activar indicadores
  • Conexión de sensores de posición de barrera a entradas S2/S4
Operación
  • K1/K3 activan apertura de barrera
  • K2/K4 pueden activar indicadores de estado
  • S2/S4 verifican posición de barrera para permitir cierre
  • Entrada JP10 para alimentación 12VDC

Conexiones

  • Entradas: S1-S4 (contactos secos)
  • Salidas: Relevadores aislados K1-K4 con contactos COM, NC y NO
  • Alimentación: Conector JP10 (12V y GND)
  • Indicadores: LEDs DS1-DS4 para estado de relevadores

Detalles de Instalación

  • Conexión de sensores magnéticos a S2/S4 para detección de posición
  • Puenteo de S2/S4 a GND si no se usa función de detección de posición
  • Conexión de transformador 12VDC al conector JP10
  • Todas las leyendas impresas en la tablilla para fácil identificación
Notas Técnicas
  • Relevadores aislados entre sí para diferentes voltajes de operación
  • Soporta dispositivos de 12/24VDC, 24VAC o 110VAC
  • Diseñada para uso en control de barreras vehiculares
  • Permite configuración rápida de hasta dos barreras
Garantía
  • 1 año de garantía
