MARCA :SYSCOM

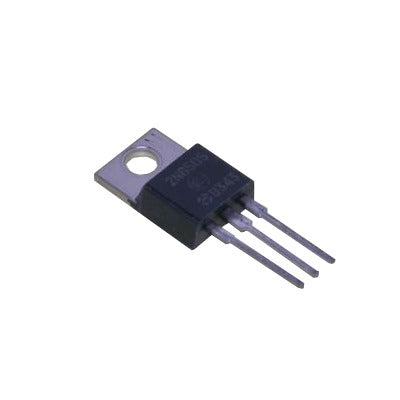

Transistor Diodo SCR para 25 Amper, 100 Volt, 20 Watt, TO-220AB, para Fuentes SECOM-11

Transistor Diodo SCR para 25 Amper, 100 Volt, 20 Watt, TO-220AB, para Fuentes SECOM-11

MODELO:

2N6505

$ 76.56 MXN
$ 76.56 MXN
Oferta Agotado ó Sobre pedido

MAS IVA (16%)

- ENVIAMOS A TODA LA REPUBLICA MEXICANA

Los precios pueden cambiar diariamente debido al tipo de cambio

código fiscal

Agotado ó Sobre pedido

SI TU PRODUCTO APARECE COMO "AGOTADO", CONTÁCTANOS Y UN ASESOR TE DARA LA NUEVA FECHA DE STOCK. PARA PRODUCTOS "SOBRE PEDIDO" TE PROPORCIONAREMOS UNA FECHA DE ENTREGA ESTIMADA.

Características Principales

  • Diseñado para aplicaciones de control AC de media onda
  • Unión de paso de vidrio para mayor uniformidad y estabilidad
  • Construcción termorresistente con baja resistencia térmica
  • Capacidad de corriente de pico no repetitivo de 300 A
  • Rango de voltaje de bloqueo de 50 a 800 V
  • Disipación de potencia de 20 W

Especificaciones Principales

  • Corriente RMS: 25 A
  • Corriente promedio: 16 A
  • Temperatura de unión: -40 a +125 °C
  • Resistencia térmica (Junto a Carcasa): 1.5 °C/W
  • Temperatura máxima de soldadura: 260 °C

Aplicaciones

  • Control de motores
  • Control de calefacción
  • Circuitos de protección en fuentes de alimentación
  • Conmutación de corriente alterna
Ratings Máximos
  • VDRM: 100 V
  • IT(RMS): 25 A
  • IT(AV): 16 A
  • ITSM: 250 A
  • PGM: 20 W
  • PG(AV): 0.5 W
  • IGM: 2.0 A
Características Eléctricas
  • IDRM/IRRM: 10 mA (TJ=25°C)
  • Vtm: 1.8 V (ITM=50 A)
  • Igt: 9.0-30 mA
  • Vgt: 1.0-1.5 V
  • Vgd: 0.2 V
  • Ih: 18-80 mA
Características Dinámicas
  • dv/dt: 50 V/μs
  • tiempo de encendido (tgt): 1.5-2.0 μs
  • tiempo de apagado (tq): 15-35 μs
Características Físicas
  • Encapsulado: TO-220AB
  • Configuración de pines: Cátodo, Ánodo, Puerta, Ánodo
  • Temperatura de almacenamiento: -40 a +150 °C

Curvas Características

  • Corriente promedio en función del ángulo de conducción
  • Disipación de potencia en estado activo
  • Corriente de pico no repetitivo
  • Respuesta térmica transitoria
  • Características de disparo en función de temperatura

Consideraciones de Diseño

  • No aplicar voltaje positivo en la puerta concurrentemente con potencial negativo en el ánodo
  • No probar voltajes de bloqueo con fuente de corriente constante
  • Verificar compatibilidad térmica con el disipador
  • Considerar derating de corriente a altas temperaturas
  • Validar parámetros típicos en cada aplicación específica
