MARCA :CAME

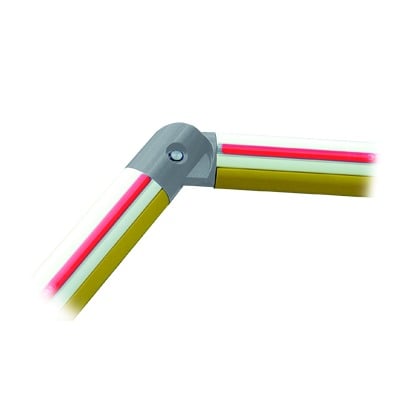

Articulación para Brazo Tubular para KX-BG-GA. Para Barrera DERECHA

Articulación para Brazo Tubular para KX-BG-GA. Para Barrera DERECHA

MODELO:

001-G03755SX

$ 7,446.48 MXN
$ 7,446.48 MXN
Oferta Agotado ó Sobre pedido

MAS IVA (16%)

- ENVIAMOS A TODA LA REPUBLICA MEXICANA

Los precios pueden cambiar diariamente debido al tipo de cambio

código fiscal

Agotado ó Sobre pedido

SI TU PRODUCTO APARECE COMO "AGOTADO", CONTÁCTANOS Y UN ASESOR TE DARA LA NUEVA FECHA DE STOCK. PARA PRODUCTOS "SOBRE PEDIDO" TE PROPORCIONAREMOS UNA FECHA DE ENTREGA ESTIMADA.

Características Técnicas

  • Tipo: Articulación para brazo tubular
  • Sección: Semi-elíptica
  • Aplicación: Barrera derecha
  • Compatibilidad: KX-BG-GA, 001G03750, KT-GARD4-LED

Dimensiones

  • Altura mínima: 1910 mm
  • Altura máxima: 3500 mm
  • Longitud máxima: 4000 mm
  • Diámetro de perforación: Ø5 mm y Ø9 mm
Componentes
  • Tubo en espuma
  • Elemento articulación
  • Lámina espaciadora
  • Placa eje
  • Lámina guía
  • Placa de interposición
Herramientas Requeridas
  • Broca Ø5 mm
  • Broca Ø9 mm
  • Llave personalizada
  • Mazo con terminales de plástico
  • Abrazaderas de plástico
Normas de Seguridad
  • Instalación según normativa
  • Prever pictogramas de cizalla si altura es inferior a la mínima
  • Verificar sentido de apertura
  • Utilizar herramientas adecuadas

Procedimiento de Instalación

  1. Retirar la placa de montaje
  2. Marcar los orificios en el armario para la lámina guía
  3. Perforar con broca Ø9 mm
  4. Fijar la lámina guía con tornillos y tuercas
  5. Fijar el espaciador y la placa de eje al motor
  6. Ajustar parcialmente la placa intermedia y el soporte de brazo
  7. Cortar el brazo tubular en dos partes
  8. Insertar el brazo fijo en el soporte y fijarlo

Procedimiento de Instalación (cont.)

  1. Insertar el perfil anticolisión en el brazo fijo
  2. Insertar la cadena en el tubo de espuma
  3. Fijar con abrazaderas de plástico
  4. Insertar todo dentro del brazo
  5. Perforar el brazo móvil a 20 y 60 mm del extremo
  6. Fijar el brazo móvil al elemento articulación
  7. Insertar la llave personalizada y posicionar a 30-40°

Recomendaciones

  • Verificar que la articulación esté posicionada correctamente según lado de instalación
  • Invertir el sentido de apertura si se instala en el lado derecho
  • Asegurar todos los componentes antes de la puesta en marcha
  • Realizar pruebas de seguridad antes de la operación final

Notas Adicionales

  • Soporta iluminación parcial (requiere accesorios)
  • Las medidas mínima y máxima se refieren a la altura de paso útil
  • La articulación debe montarse en posición simétrica para instalación derecha
  • Consultar manual del GARD 4 para detalles de instalación
